Hướng dẫn hàn ống nhiệt PPR
Ống nhiệt PPR (Poly Propylen Random Copolymer) là một loại ống có khả năng chịu nhiệt cao và hiện đang được sử dụng rộng rãi trên thị trường. Việc hàn ống cũng đòi hỏi kỹ thuật cao và sự hiểu biết nhất định về ống nhiệt PPR để hoàn thiện các công trình, tránh trường hợp các mối nối không kín gây rò rỉ nước.
Sau đây Viglacera Exim sẽ chia sẻ hướng dẫn hàn ống nhiệt PPR bằng 2 cách cơ bản và được sử dụng phổ biến hiện nay:
1. Hướng dẫn hàn ống nhiệt PPR bằng hàn nóng chảy.
Hướng dẫn hàn ống nhiệt PPR bằng hàn nóng chảy1.1 Nguyên tắc của cách hàn ống nhiệt PPR bằng hàn nóng chảy:
Dùng nhiệt độ làm nóng chảy bề mặt ống sau đó gắn kết lại với nhau thành một khối đồng nhất.
1.2 Các bước hướng dẫn hàn ống nhiệt PPR bằng hàn nóng chảy:

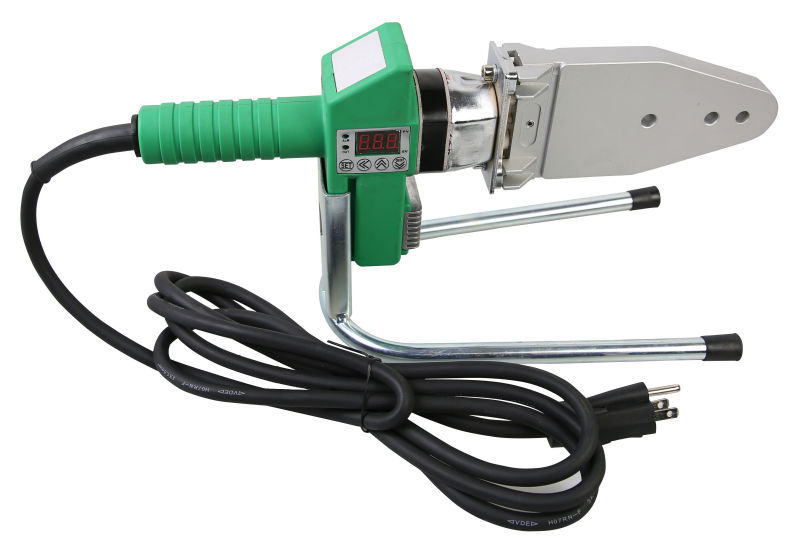

Bước 1: Chuẩn bị máy hàn ống
+ Lắp đầu hàn cần hàn vào máy hàn và siết chặt bằng lục giác
+ Cắm nguồn điện 220V
+ Điều chỉnh nhiệt độ ở 260 độ C (Đây là nhiệt độ tối ưu để thực hiện hàn ống nhiệt PPR)
+ Bật nút công tắc ON ở máy hàn để đầu hàn bắt đầu nóng lên.
Lưu ý:
- Nếu giữa 2 mối nối nhiệt độ nóng chảy không đồng đều rất có khả năng gây nên rò rỉ tại mối nối vì liên kết không chặt chẽ và khăng khít.
- Trong quá trình gia nhiệt máy sáng ở đèn đỏ, quá trình gia nhiệt kết thúc máy hàn sẽ báo đèn xanh. Bạn có thể sử dụng nhiệt kế chuyên dụng để kiểm chứng.
Bước 2: Chuẩn bị ống nhiệt PPR và phụ kiện của ống
Khi đã chuẩn bị đầy đủ vật dụng cần thiết cho mối nối của mình. Ta tiến hành theo hướng dẫn hàn ống nhiệt PPR như sau:
- Đo chính xác chiều dài đoạn ống cần nối sau đó cắt ống theo phương vuông góc với đường tâm ống để mối hàn có thể vừa vặn với nhau nhất. Nên làm sạch bề mặt đầu ống vừa cắt và phụ kiện để tránh bụi lẫn vào trước khi đặt vào máy hàn.
- Dùng thước hoặc dụng cụ đo chuyên dụng để đo chiều sâu mối hàn theo đúng tiêu chuẩn hàn và đánh dấu trên ống.

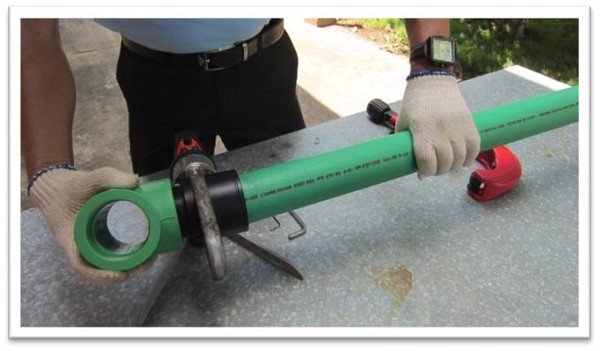

Bước 3: Hàn nóng chảy
- Khi đã hoàn thiện xong 2 công đoạn trên, ta tiếp tục tiến hành đưa ống, phụ kiện cần hàn vào đầu hàn và giữ chặt đến khi quá trình gia nhiệt kết thúc, đèn báo xanh là đã hoàn thành.
- Thời gian gia nhiệt được tính từ khi toàn bộ phần ống theo chiều sâu của mối hàn và phụ kiện tiếp xúc hoàn toàn với đầu hàn
- Giai đoạn này yêu cầu quá trình đưa ống và phụ kiện vào đầu hàn và quá trình gia công nhiệt luôn phải đảm bảo vật hàn thẳng góc với đầu hàn.
- Khi thời gian gia nhiệt kết thúc, tiến hành rút vật hàn ra khỏi đầu hàn đưa ống từ từ vào trong phụ kiện ta sẽ được mối hàn đồng nhất. Kết thúc quá trình này, mối hàn có thể được vi chỉnh trong khoảng thời gian theo tiêu chuẩn.
2. Hướng dẫn hàn ống nhiệt PPR bằng hàn điện trở
Hướng dẫn hàn ống nhiệt PPR bằng hàn điện trở2.1 Nguyên tắc của cách hàn ống nhiệt PPR bằng hàn điện trở:
Hàn điện trở là phương pháp hàn dùng cho ống HDPE và PPR. Công nghệ hàn mới cho mối hàn chất lượng nên được đưa vào sử dụng rất phổ biến.
2.2 Các bước hướng dẫn hàn ống nhiệt PPR bằng hàn điện trở
Bước 1: Chuẩn bị
- Đo độ sâu của phụ kiện và đánh dấu trên ống.
- Cắt ống vuông góc với thành ống. Nếu mặt cắt của ống không vuông góc với thành ống sẽ dẫn đến trường hợp bị xì tại mối nối, dẫn đến rò rỉ.
- Trước khi tiến hành hàn, cần lau sạch lớp oxi hóa bên ngoài nếu không nó sẽ ảnh hưởng đến chất lượng của mối hàn, gây nên những sự cố rò rỉ. Đây là một bước rất quan trọng.
- Loại bỏ các góc cạnh và các mảnh vỡ ở bề mặt trong và bề mặt ngoài của ống.
- Bề mặt hàn của ống và phụ kiện phải được làm sạch hoàn toàn, khô ráo, không dầu mỡ, sau khi đã lau sạch lớp oxi hóa, nó phải được lau sạch bằng chất tẩy rửa Polyethylene hoặc cồn từ 96% trở lên và giấy mịn không màu trước khi hàn.
- Quy trình hàn chỉ có thể bắt đầu sau khi chất tẩy rửa đã bay hơi hoàn toàn, độ sâu mối hàn nên được đánh dấu lại sau khi ống và phụ kiện đã được tẩy rửa.
Bước 2: Tiến hành hàn ống
Đưa ống vào phụ kiện đến vạch đã đánh dấu, khi lắp đặt, đặt các ổ cắm điện của phụ kiện ở nơi thuận tiện dễ hoạt động, các phụ kiện được gắn với các ống ở điều kiện không áp lực cao. Nếu đường kính ngoài của ống lớn, bề mặt hàn của ống phải được cạo lại đến khi phù hợp và thích ứng.
Phụ kiện hàn điện trở được gắn kết dưới điều kiện không áp lực cao có thể được quay bằng tay, trong khi sẽ có những trường hợp như bị chảy bề mặt phụ kiện hoặc chảy vào trong lòng ống trong quá trình hàn nếu chúng không được kết nối chính xác với điều kiện không áp lực cao.
Lưu ý:
- Điện áp và mặt cắt của dây cáp điện đầu vào trước khi kết nối nguồn điện. Đầu ra 3000W, điện áp đầu ra 39.5 +0.5V. Thời gian hàn in trên phụ kiện dài hơn là in trên ống SD11.
- Nếu ống là SD17 thời gian hàn nên giảm 10% (thời gian hàn SD17 = thời gian hàn SD11*90%)]. Kết nối phích cắm của máy hàn và jack của phụ kiện theo đúng thời gian hàn (FUS10N) và thời gian làm nguội (COOL) được ghi rõ trên phụ kiện.
- Trong thời gian làm nguội, không thể di chuyển phụ kiện hay áp lực lên bên ngoài. Có một thiết bị an toàn (nút đỏ) trên phụ kiện, nghiêm cấm lấy ra trước hoặc trong quá trình hàn
- Nhấn nút xác nhận (ASCERTAIN) sau khi đã hoàn thành các bước chuẩn bị. Máy hàn sẽ hiển thị các thông số hàn một lần nữa. Sau khi hoàn tất xác nhận, nhấn nút bắt đầu (START-UP) một lần nữa để bắt đầu hàn. Máy hàn sẽ tự động báo hiệu khi các bước hàn hoàn tất. Hãy ghi lại các thông số hàn và thời gian hoạt động trên đường ống.
Xem thêm video hướng dẫn hàn ống nhiệt PPR tại đây: https://www.youtube.com/watch?v=8bb3npNQdJ4
Hy vọng sau khi đọc xong những chia sẻ về hướng dẫn hàn ống nhiệt PPR sẽ giúp các bạn nắm được kiến thức và hỗ trợ trong việc hàn ống nhiệt PPR. Nếu có bất kỳ thắc mắc nào hay cần giải đáp thêm vấn đề nào, đội ngũ kỹ thuật của Viglacera Exim luôn sẵn sàng giúp bạn giải đáp thắc mắc.
